扭轉彈簧技術公差標準

作者:卡塔羅彈簧  發布時間:2021-03-02 08:52:20

扭轉彈簧技術標準

1. 扭轉彈簧的結構形式分類:外臂扭轉彈簧,內臂扭轉彈簧,中心臂扭轉彈簧,平列雙扭彈簧,直臂扭轉彈簧,單臂彎曲扭轉彈簧

2. 極限偏差等級:彈簧特性與尺寸的極限偏差分為1、2、3三個等級,各項目的等級應根據使用需要分別獨立選定。

3. 彈簧特性:一般不作規定,在特殊需要時客戶在圖紙中確定。

4. 彈簧特性的極限偏差:特性有規定時,在指定扭轉角時的扭矩極限偏差按下式確定:

扭矩的極限偏差(計算扭轉角×β1+β2×M’
  彈簧特性的極限偏差可不對稱使用,其公差值不變
  M’——彈簧剛度

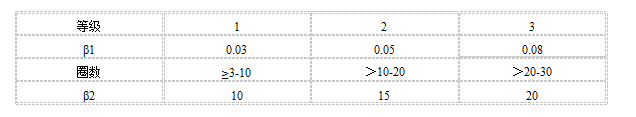

 β1、β2按下列表的規定

扭轉彈簧公差表

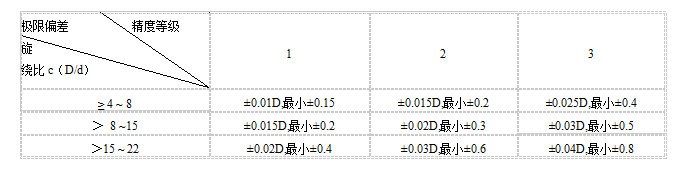

1)彈簧外徑1. 彈簧的尺寸及極限偏差

扭轉彈簧公差表

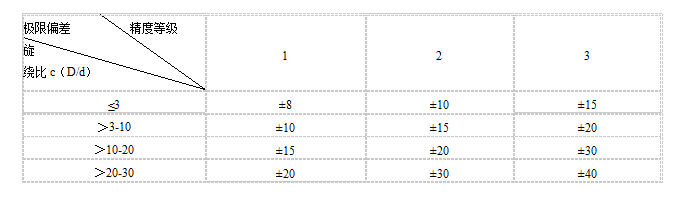

2)自由角度(有特性要求的彈簧,自由角度不作考慮) 單位:°

扭轉彈簧公差表

表中所列極限偏差數值,適用于旋繞比為4-22的彈簧

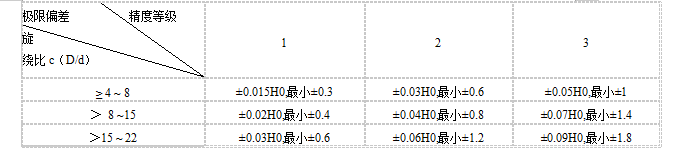

3)彈簧自由長度(密卷彈簧的自由長度不作考慮)

扭轉彈簧公差表

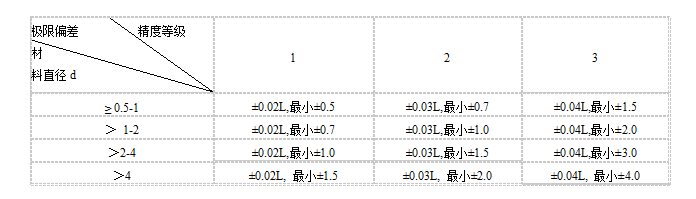

4)彈簧扭臂長度

扭轉彈簧公差表

5)扭轉彈簧扭臂的彎曲角度 單位:°

扭轉彈簧公差表

轉載備注:卡塔羅精密部件(蘇州)有限公司                         http://www.tjljddc.com/torsionspring.html
